内蒙古变频控制柜

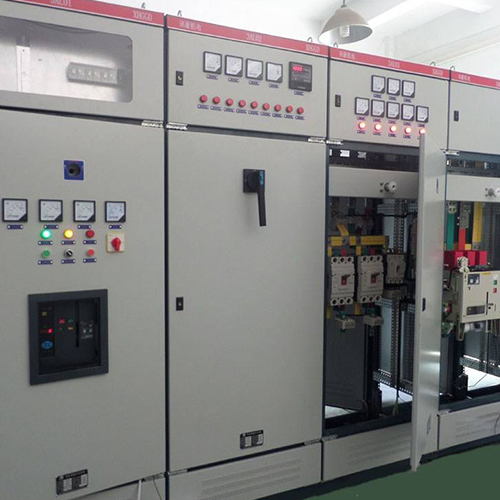

GGD控制柜

  • 所属分类:低压控制柜

  • 点击次数:
  • 发布日期:2019/06/21
  • 规格:
  • 类型:
  • 在线询价
  • 详细介绍

记住这三点,做出合格的呼和浩特PLC控制柜

呼和浩特PLC控制柜

在如今工业生产中,只要涉及控制的地方,都离不开PLC,PLC柜的布置与设计,是制作PLC柜的基础与关键。

1、柜型的选择

适用于装PLC的柜型,通常选用固定柜,且门板为整门的柜型,如KB柜、九折柜和十六折柜等,不宜选GGD柜、固定分割柜、抽屉柜。因为PLC柜内元件基本上为整板安装,如果采用了柜门分割的柜型,不便于安装和调试。

对于GGD柜如果必须选用时,需做一下非标设计,将仪表门、前门和下通风门合并成一个整门,且柜体框架上取消前后横梁,以便于安装和维护。

2、柜体通风系统设计

柜体通风方案,采用前门下进风上出风的形式,后门不加进出风孔。进、出风口分别装1个通风过滤器来防尘,外形尺寸320mm×320mm,进出风面积约008平米。

由于PLC柜内的元件发出的热量较少,采用自然对流的方式即可,如果要加快风速,可在门板上半部的出口过滤器上,加装1个轴流风机,向外排风,柜体的顶盖没有通风孔,装无孔顶盖。

3、呼和浩特PLC控制柜中行线槽规格的选择

行线槽的规格有很多,常用的行线槽宽度为25mm、40mm、60mm、80mm、100mm,高度为40mm、60mm、80mm、100mm,颜色首选灰色。

选择行线槽的原则通常是根据经过此线槽的线的体积之和(含绝缘层)为线槽容量的80%左右,来选择线槽的规格,余下的空间便于线的散热。计算时可以用截面的关系,即线的截面之和(含绝缘层)为线槽截面的80%左右。

通常大于6平方的线缆,不宜用行线槽来管理线束,但有时为了柜内布置整齐美观,对于特殊的线缆,如网线、元器件的预制电缆等,也放进了行线槽,在装配设计时要特殊考虑,根据线径以及弯曲半径来选择线槽,将电缆整齐的放进线槽内。

呼和浩特PLC控制柜
