恒压供水PLC控制系统-内蒙古变频控制柜

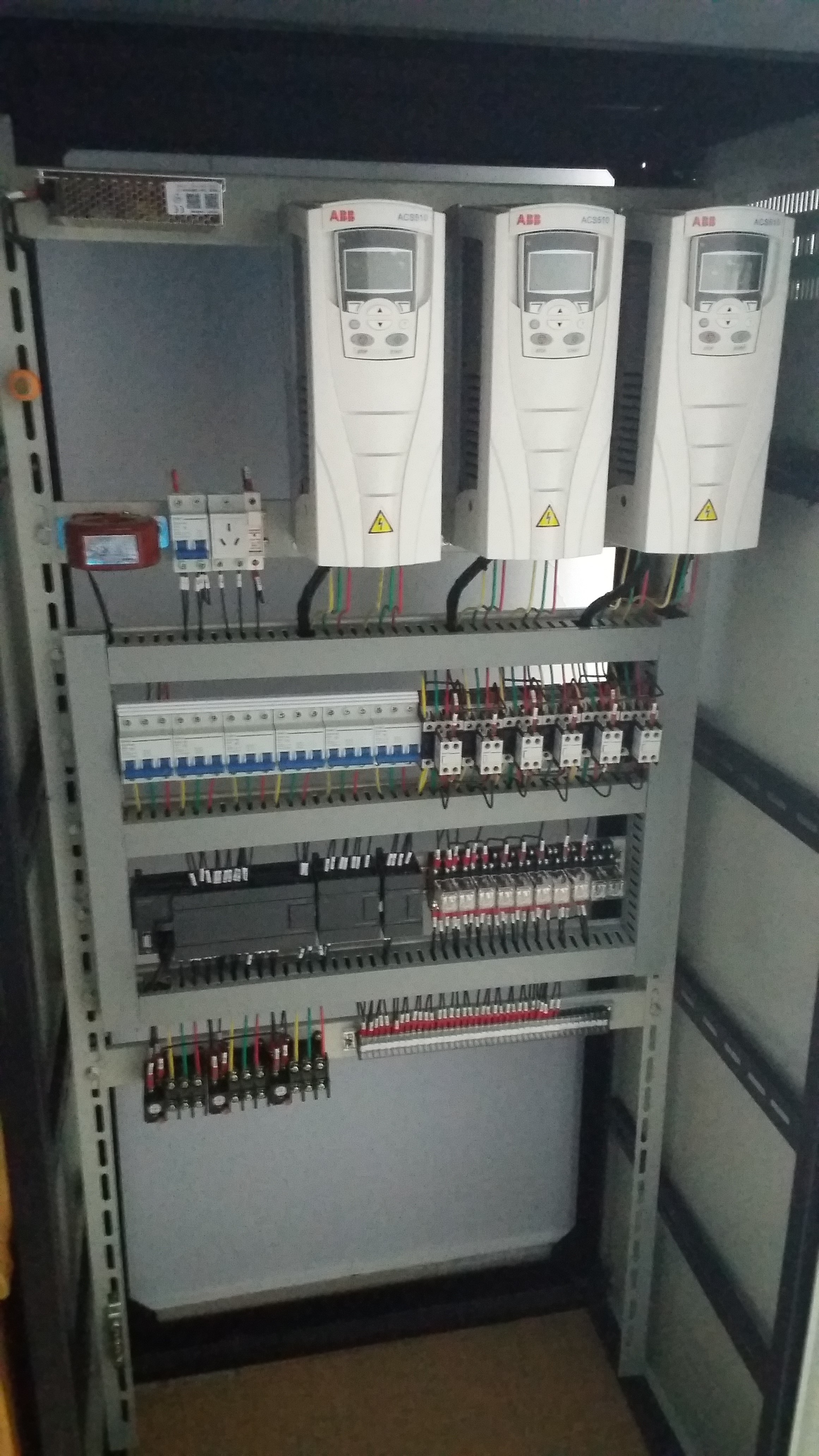

内蒙古变频控制柜,恒压供水控制柜案例

变频恒压供水控制柜本机供五台电机,四大一小,其中五号为小泵,只进行变频,不进行工频,但是在手动时可手动工频,四个大泵要进行工频/变频转换。变频恒压供水设备本机,手动和自动控制,相互独立,相互不干扰,东莞自动化公司-精一控自动化公司

s7-200恒压供水本机自动工作流程

供水自动化控制系统正常工作流程

恒压供水变频器开机上电后,如果压力低于允许范围(+/-0.04MPa),开启5#泵变频运行,此时只有5#泵变频运行

变频恒压供水系统一档:

5#泵变频运行时,如果压力低于压力下限(压力设定值-0.04MPa),且变频泵频率达到50HZ,10S后,复位5#号变频,开启1#变频,变频恒压供水设备此时只有1#泵变频运行

二档

1#泵变频运行时,如果压力低于压力下限且变频泵频率达到50HZ后超过10S,复位1#变频,当复位一号变频0.5S后,开启1#工频及开启二号变频(这样做的目的是错开同一台泵变频到工频的转换),此时有一号泵工频,二号泵变变频运行。

三档

当1#工频,2#泵变频运行,压力低于压力下限且变频泵频率达到50HZ后,超过10S,复位2#变频,当复位2#变频0.5S后,开启2#工频及开启3#变频,变频恒压供水系统此时1,2#泵工频,三号泵变频运行

内蒙古变频控制柜四档

当1#,2#工频,3#变频运行时,压力低于压力下限且变频泵频率达到50HZ后,超过10S,复位3#变频0.5S后,开启四号变频,此时有1#,2#,3#工频,四号变频运行。

变频恒压供水设备当产生故障时

五档

5#运行时,5#产生故障,此时压力低于下限,变频泵频率达到50HZ后,超过10S

(1)1#泵没有故障转到一号泵变频运行;

(2)当5#-1#泵都有故障,2#泵没有故障时,转到2#变频运行

(3)当5#-1#-2#泵都有故障,3#泵没有故障时,转到3#泵变频运行

(4)当5#-1#-2#-3#泵都有故障时,4#泵没有故障时,转到4#变频运行

内蒙古变频控制柜
