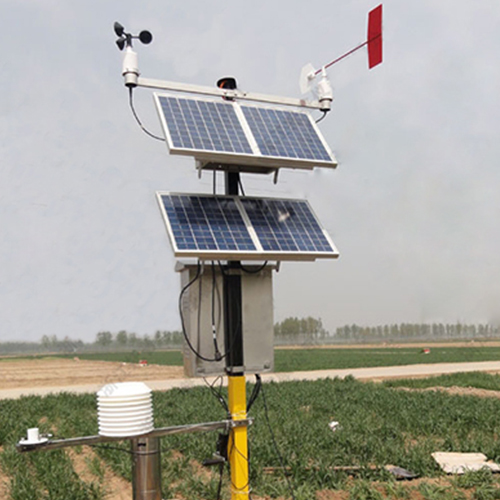

土壤墒情远程监控系统

  • 所属分类:计算机集中监控平台

  • 点击次数:
  • 发布日期:2019/06/20
  • 规格:
  • 类型:
  • 在线询价
  • 详细介绍

内蒙古PLC程序编写中的扫描周期和响应时间

PLC在运行状态时,执行一个扫描操作所需要的时间为一个周期,这个是PLC的重要指标之一,其值为0.5~100ms。

扫描周期T=(输入—点时间*输入端子数)+(指令执行速度*指令的条数)+(输出一点时间*输出端子数)+故障诊断时间+通讯时间

从上式可看出,扫描周期已经决定了:

1.CPU执行指令的速度

2.执行每条指令所占用的时间

3.程序中指令条数的多少

指令执行所需的时间和用户程序的长短、指令的种类和CPU执行速度是有很大关系,一般来说,一个扫描的过程中,故障诊断时间,通信时间,输入采样和输出刷新所占的时间较少,执行的时间是占了绝大部分。

内蒙古PLC程序编写的响应时间是指PLC外部输出信号的改变时刻起止由它控制的有关外部输出信号变化的时刻之间的间隔,称为滞后时间,这个是由输入电路时间常数,输出电路的时间常数,用户语句的安排和指令的使用,plc的循环扫描方式及PLC对I/O的刷新方式等部分组成。这个现象称为I/O延迟时间效应。

由于PLC的这种周期循环扫描工作方式,决定了相应时间的长短与收到输入信号的时刻有关。相应时间就分为短和长。

(1)短的响应时间

如果在一个扫描周期刚结束之前收到一个输入信号,在下一个扫描周期之前输入采样阶段,这个信号也就被采样,是输入更新,这个响应时间短。

(2)内蒙古PLC程序编写中长响应时间

如果收到的是一个输入信号经输入延迟后,刚好错过了I/O刷新的时间,在该周期内输入信号就被视为无效,就要等下一个扫描周期才会被读入,这个时间是长的了。
