内蒙古变频控制柜

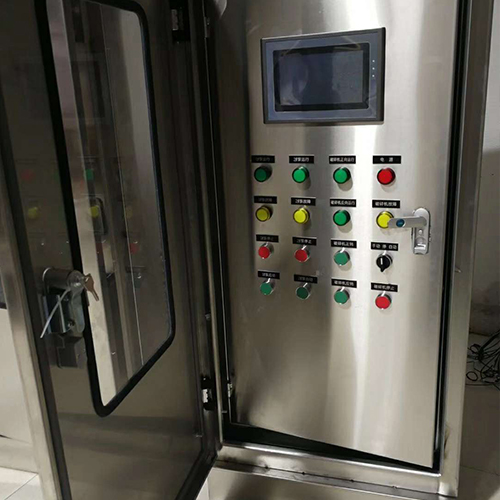

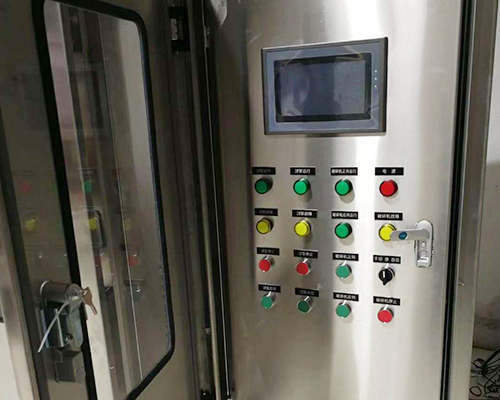

不锈钢PLC触摸屏控制柜

  • 所属分类:PLC控制系统

  • 点击次数:
  • 发布日期:2019/06/20
  • 规格:
  • 类型:
  • 在线询价
  • 详细介绍

呼和浩特PLC控制柜的布局与结构设计

呼和浩特PLC控制柜结构

空气开关

一个总的空气开关,这个是整个柜体的电源控制。相信每个柜子都必须要有的一个东西。

PLC

这个要根据工程需要选择。打个比方如果工程小可以直接就是一个一体化的PLC但如果工程比较大可能就需要模块、卡件式的,同时还可能需要冗余(也就是两套交替使用)。

电源

一个24VDC的开关电源,大多数的PLC都是自带24VDC的电源,根据是否确实需要来定是否要这个开关电源。

继电器

一般PLC是可以直接将指令发到控制回路里,但也可能先由继电器中转。打个比方,如果你PLC的输出口带电是24VDC的,但是你的控制回路里画的图需要PLC供的节点却是220VAC的,那么你就必须在PLC输出口加上一个继电器,即指令发出时继电器动作,但后让控制回路的节点接到继电器的常开或常闭点上。也是根据情况选择是否使用继电器。

接线端子

这个肯定是每个柜子都必不可少的东西根据信号数量可以配置。如果只是一个单纯的呼和浩特PLC控制柜基本就是需要这些玩意,如果你的控制柜内还需要有其他的东西就看情况增加。比方说你有可能要对某些现场的仪表或者小控制箱供电,可能你就得要增加空开数量。或者你要PLC接至上位机,可能就需要增加交换机什么的。视情况而定。

呼和浩特PLC控制柜的使用条件

供电电源:DC直流24V,单相交流220v,(-10%,+15%),50HZ

防护等级:IP41或IP20

环境条件:环境温度在0℃-55℃,防止太阳光直接照射;空气的相对湿度应小于85%(无凝露)。远离强烈的震动源,防止震动频率为10-55HZ的频繁或连续震动。避免有腐蚀和易燃的气体。

PLC电气控制柜接线

一个系统生产线的正常运行,电气plc和从站相当于人的心脏和血管,谁也离不开谁,但是要想心脏正常运行和血管正常的流动,那么必须从基础做起----接线。

接线在PLC-cpu模板接线,前连接器端子接线必须要压鼻子,可以用0.75平方和1平方的,如果接线到前连接线压线松动或者虚连那么会影响整个系统的稳定性。

电源分为220V和24V,信号线分数字量输入和输出,信号线和电源线在接线端子内要压鼻子,还有要用固定螺丝锁紧,并用手拉一拉是否牢固。

呼和浩特PLC控制柜
