呼和浩特PLC控制柜工作原理

发布日期:2022-01-11 作者: 点击:

呼和浩特PLC控制柜工作原理:当可编程逻辑控制器投入运行时,其工作过程一般分为三个阶段、用户程序执行和输出刷新三个阶段。呼和浩特PLC控制柜完成上述三个阶段称为扫描循环。在整个操作过程中,PLC的CPU以一定的扫描速度重复上述三个阶段。

1.输入采样阶段。在输入采样阶段,PLC通过扫描顺序读取所有输入状态和数据,并将其存储在I/O图像区的相应单元中。输入采样完成后,转移用户程序执行和输出刷新阶段。在这两个阶段,即使输入状态和数据发生变化,I/O图像区域中相应单元的状态和数据也不会发生变化。因此,如果输入是脉冲信号,脉冲信号的宽度需要大于扫描周期,以确保在任何情况下都能读取输入。

2.用户程序执行阶段。在用户程序的执行阶段,PLC总是从上到下扫描用户程序。扫描每个梯形图时,始终扫描由梯形图左侧触点组成的控制电路,并按照先左后右的顺序对由触点组成的控制线进行逻辑操作,然后根据逻辑操作的结果刷新系统RAM存储区域中逻辑线圈对应位置的状态;或刷新输入/输出图像区域中输出线圈对应位置的状态。也就是说,在用户程序执行过程中,只有输入点在I/O图像区状态和数据不会发生变化,I/O图像区或系统RAM存储区其他输出点和软设备的状态和数据可能会发生变化,上梯形图的程序执行结果会影响下面使用这些线圈或数据的梯形图;相反,在下梯形图中刷新的逻辑线圈的状态或数据只能在梯形图上方的程序上工作,直到下一个扫描周期。

3.输出刷新阶段。扫描用户程序后,PLC将进入输出刷新阶段。呼和浩特PLC控制柜在此期间,CPU根据I/O图像区域的相应状态和数据刷新所有输出锁定电路,然后通过输出电路驱动相应的外围设备。这是PLC的真实输出。

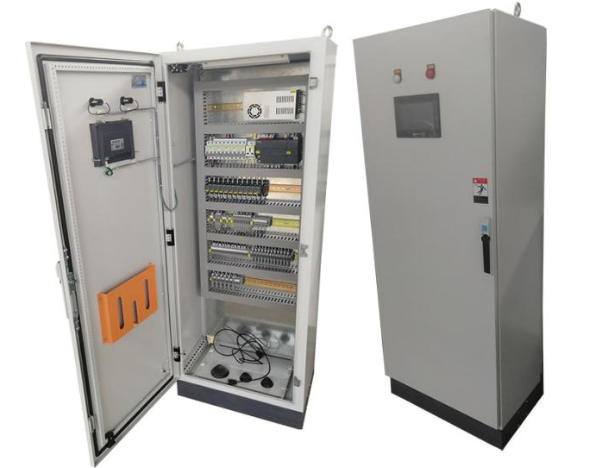

呼和浩特PLC控制柜
